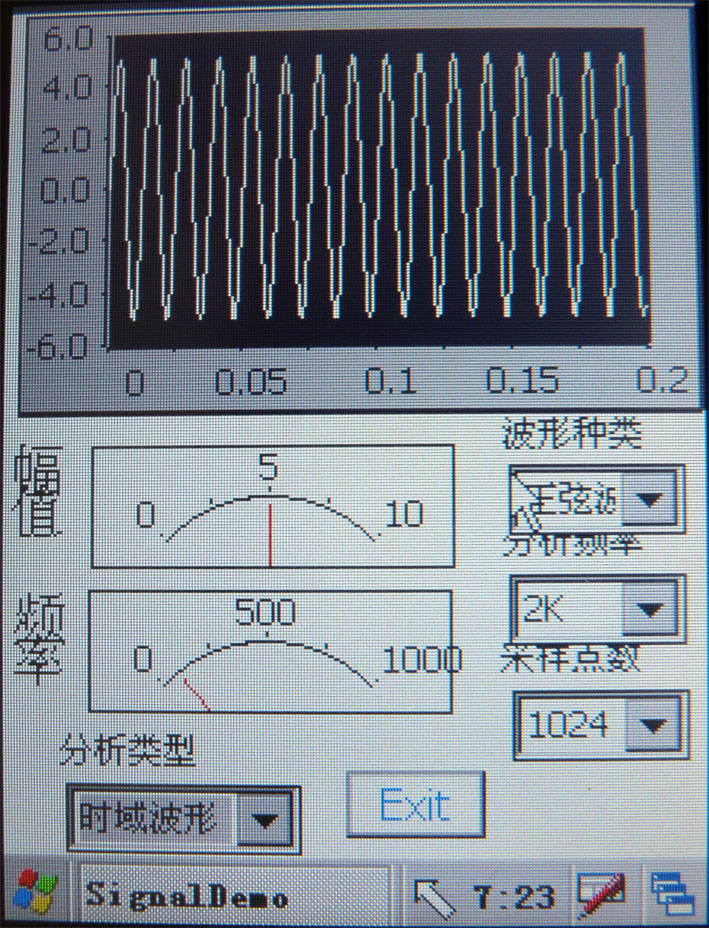

在LC-3000A軸承診斷儀信號模擬功能主界面中，點擊信號模擬按鈕進入信號模擬顯示窗口界面，如下圖：

?

圖：信號模擬

信號模擬的功能是通過軟件產生幾種標準的信號，通過對模擬信號的分析來學習觀察不同分析功能產生的效果。

界面功能介紹：

1．信號模擬顯示窗口下方為信號幅值、信號頻率、波形種類、分析頻率、采樣點數、分析類型等內容。

A．信號幅值：通過移動信號的幅度設置的游標可以調節信號的幅值。

B．信號頻率：通過移動信號頻率設置的游標可以調節信號的頻率。

C．波形種類包括：無信號、正弦波、方波、三角波、鋸齒波。點擊可以選擇。

D．分析頻率：根據采樣定理：采樣頻率>=信號頻率 X 2，這里 分析頻率=采樣頻率/2.56?。因此要根據信號頻率的大小來設置分析頻率。分析頻率有100、200、500、1K、2K、5K、10K、20K、八檔可選。

E．采樣點數：決定信號的數據點數。有256、512、1024、2048、4096、8192、六檔可選。

?

?
